Überführung analoger Radwegeinformationen des Kreisinformationssystems für den Landkreis Leipziger Land in ein GIS (ArcView) mit gleichzeitigem Aufbau einer Oracle-Datenbank

Studienarbeit 2001

Download Studienarbeit (PDF, 1922 KB)

Einleitung

• Aufgabe des Bauplanungs- und Wirtschaftsförderungsamtes des Landratsamtes Leipziger Land:
  --> Koordinierung und Planung von Radwegen


• bisher: analoge Folie (1:30 000) und Papierkopie (1:40 000)
  --> Lesbarkeit eingeschränkt, nur übersichtskarte


• daher: neue grossmassstäbige Karte benötigt:

  • kompatibel zu existierenden Daten

  • ohne grossen Personal- und Zeitaufwand aktualisierbar

  • erweiterbar


  Arbeitsgrundlagen:

  • Planungsunterlagen (Texte, Fotos)

  • Gutachten örtlicher Radwandervereine (nicht vollständig vorliegend)

  • Analoge Folie (1:30 000)


  • GIS ArcView 3.2 von ESRI (lokaler Arbeitsplatz)

  • DBMS Oracle 7.3.4 (UNIX-Server)

  • Local Area Network (LAN)

  • digitale georeferenzierte Topographische Karte 1:10 000 (flächendeckend, blattschnittfrei, randangepasst)




Vorarbeiten

• Erstellung eines logischen Konzeptes

• Literaturrecherche, Mitarbeiterbefragungen --> Sammlung von Radwegmerkmalen

• Extraktion der relevanten Merkmale --> Inhalt der Datenbank

• Metadaten:

  • Erfassungsdatum (Aktualität der Daten)

  • Bearbeiter (Dokumentation von Veränderungen, Ansprechpartner)

  • Datenquelle (Herkunft der Daten, Qualität der Daten)


• Radwegmerkmale:

  • Name (nur Radwege 1. und 2. Priorität)

  • Nutzung (Tourismus, Schüler- und Alltagsverkehr)

  • Zustand (3 Zustandsklassen, Art und Beschaffenheit des Belages -> Schlaglöcher/Pfützen, Dokumentationen lokaler Vereine, nicht vollständig)

  • Belag (6 Belagsarten, Dokumentationen lokaler Vereine, nicht vollständig)

  • Breite (Datengrundlage: Beschilderung nach StVO, 3 Klassen, nicht vollständig)

  • Gemeinde (Radwegstück kann in einer von 24 Gemeinden des Landkreises liegen)

  • Planung (Ist Radweg geplant oder nicht? - Booleantyp)

  • Strassenbenutzung (Ist Radweg Teil der Strasse oder separat? - Booleantyp)

  • Belastung (Bedingung 1: Radweg liegt auf der Strasse, Bedingung 2: erhöhtes Kfz-Aufkommen -> ist bei Bundes-, Staats- und Kreisstrassen der Fall - Booleantyp)




Digitalisierung

• Vorüberlegungen: Stützpunkte setzen bei

  • Kreis- und Gemeindegrenzen

  • änderung von Merkmalen Belag, Breite, Zustand, Nutzung

  • überquerung von Flüssen und Eisenbahnschienen

  • Kreuzungen


• Digitalisierung


• Segmentierung --> Erstellung eines Avenue-Skriptes:

  • Zerlegung der Linien an den Stützpunkten

  • Durchnummerierung der Segmente (ID)

  • Erstellung eines neuen Themas (*.shp) mit den segmentierten Linien (Geometrie)

  • Erstellung einer neuen Attributtabelle (*.dbf) zum neuen Thema



    --> diese neue Attributtabelle "SEGMENT" ist Bindeglied zwischen Geometrie im GIS und Datenbank im Oracle




Aufbau der relationalen Datenbank

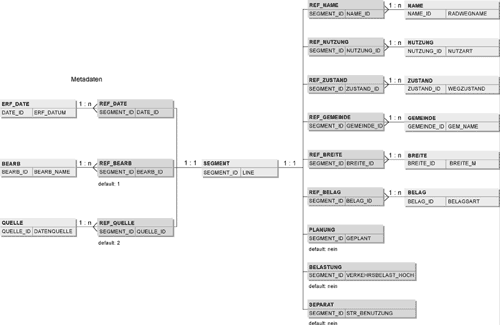

• Physisches Konzept: Beschreibung der Datentypen, Relationsarten, Namen der Tabellen und Spalten


• 3 Arten von Tabellen:

  • Tabelle "SEGMENT"




  • Merkmalstabellen




  • Referenztabellen

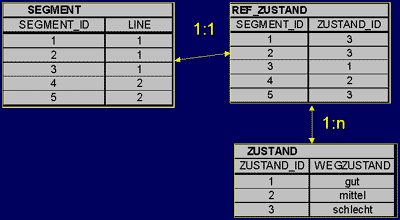

• Relationen zwischen den 3 Tabellenarten:




• Tabellen müssen in 3. Normalform sein --> 2 Spalten, eine davon ID-Spalte




• Datenbankerstellung:

  • Erstellung der Merkmalstabellen:

    create table <Tabellenname>
(<Spaltenname der 1. Spalte> number(10,0) not null primary key,
 <Spaltenname der 2. Spalte> <Datentyp der 2. Spalte>);

insert into <Tabellenname>
(<Spaltenname der 1. Spalte>, <Spaltenname der 2. Spalte>)
 values
(<Wert der 1. Spalte>, <Wert der 2. Spalte>);

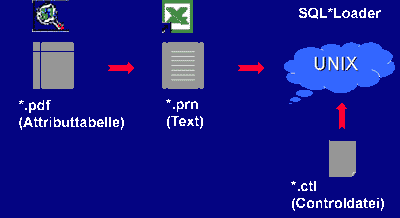

  • Erstellung der Tabelle Segment:




  • Erstellung der Referenztabellen (auf Grundlage der Tabelle "SEGMENT"):

    create table <Referenztabellenname>
as select SEGMENT_ID from SEGMENT
where SEGMENT_ID > 0;

alter table <Referenztabellenname> add
primary key (SEGMENT_ID);

alter table <Referenztabellenname> add
<Spaltenname der 2. Spalte> number(10,0) [default <Defaultwert>];

alter table <Referenztabellenname> add
foreign key (<Spaltenname der 2. Spalte>) references
<Merkmalstabellenname> (<Primärschlüsselspaltenname der Merkmalstabelle>);

update <Tabellenname>
set <Spaltenname der 2. Spalte> = <Neuer Wert>
where <Bedingung>;


  • Überprüfung der Datensätze der erstellten Tabellen auf logische Konsistenz mittels einfacher SQL-Anweisungen (SELECT)

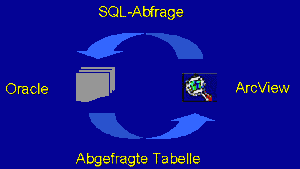

  • Anbindung der Datenbank an die Geometrie im GIS

    • Herstellung einer Verbindung über die ODBC-Schnittstelle




    • Verbinden der abgefragten Tabellen mit der Attributtabelle --> Ergebnis:







Aktualisierung

• Ziel: interaktive (beidseitige) Verbindung zwischen Geometrie und Datenbank

• aber derzeit kein Zugriff von Oracle auf Daten im ArcView möglich
  --> nur einseitige Verbindung
  --> Änderungen in der Datenbank
  --> Änderungen in der Geometrie


• Änderungen in der Datenbank über SQL-Befehle (bei jedem ArcView-Neustart: automatische Aktualisierung der eingefügten Daten)

• Änderungen in der Geometrie:
  - im ArcView mittels Avenue-Skript
  - in der Oracle-Datenbank über SQL-Befehle oder über grafische Editierung im Programm MS Query




Zusatzinformationen

• Problempunkte

• Gefahrenpunkte

• Sehenswürdigkeiten


• Digitalisierung dieser Punkte


• Bearbeitung im ArcView --> Avenue-Skript:

  • Erstellung einer neuen Attributtabelle (*.dbf) mit den Spalten ID, X, Y

  • Durchnummerierung der Punkte (ID)

  • Einfügen der Koordinaten der Punkte

  • überschreiben der alten Attributtabelle

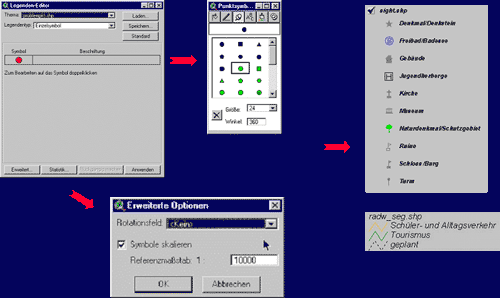

Grafische Gestaltung

• Zweck:

  • Gefahren- und Problempunkte sofort erkennen

  • Abheben von den mehrfarbigen Grundkarten

  • Sofortige Unterscheidung wichtiger Merkmale

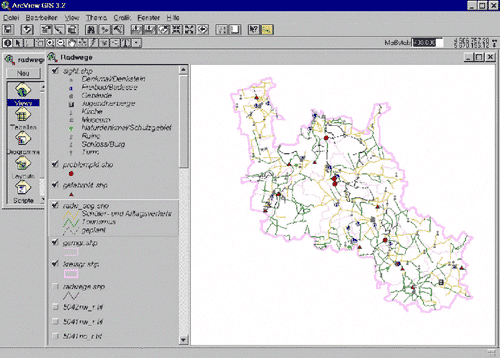

• Endprodukt:






Ausblick in die Zukunft

• interaktive Verbindung schon jetzt über MS Access möglich, daher:
  - Konvertierung der Oracle-Datenbank in Access-Datenbank
  - Verknüpfung der Access-Datenbank mit ArcView
  - Verknüpfung von ArcView mit Access-Datenbank

• Datenbank ins Internet stellen --> Nutzung durch Gemeindeverwaltungen möglich
